La plaque du fond qui supporte les éléments, a été réalisée par une entreprise
dans un aluminium dur et rigide de 2mm d'épaisseur. Il ne me restait plus qu'à
faire les trous de fixation. Les façades avant et arrière ont été réalisées à
la main, dans un profilé d'aluminium brossé plus mou, de 50mm de large et d'1mm d'épaisseur.

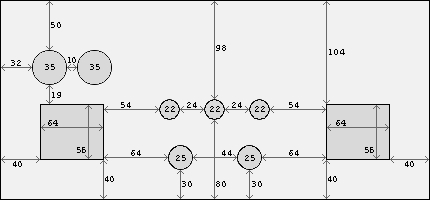

Il faut préciser qu'aucun trou de fixation n'est indiqué sur les plans, que l'échelle des images
ci-dessous est d'1mm par pixel et que les mesures sont exprimées en millimètre.

Le caisson n'est pas encore réalisé. Il est prévu qu'il soit en contre plaqué de bouleau finlandais
de 18mm d'épaisseur.

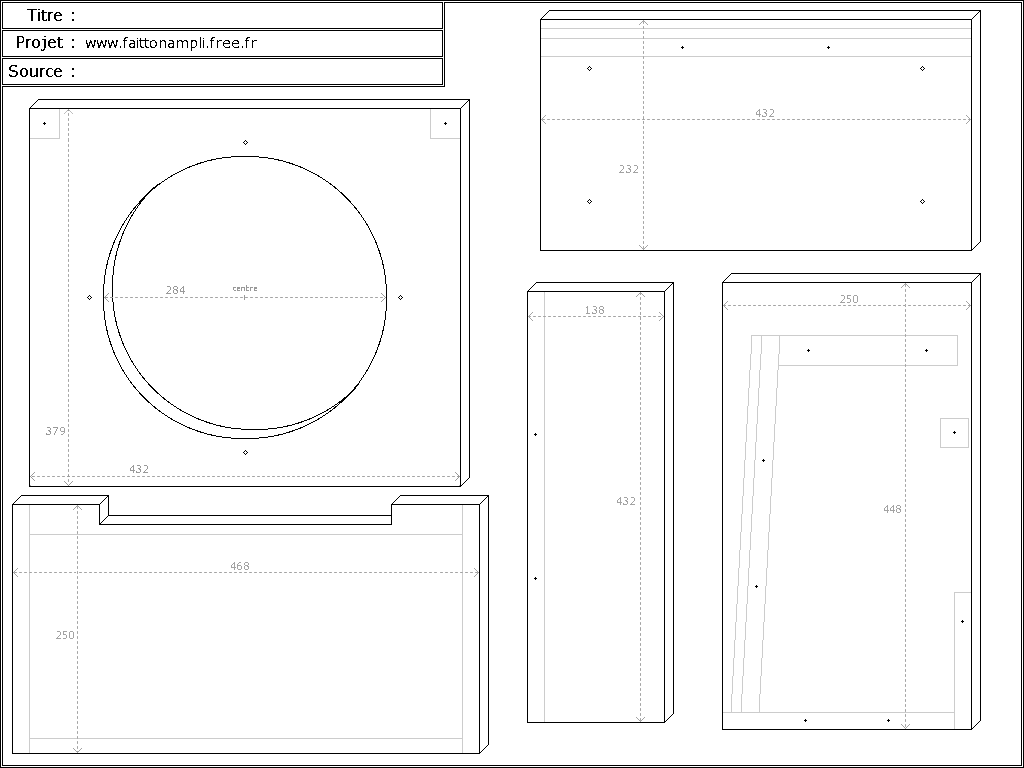

Il permet de supporter un haut parleur de 12 pouces (soit 31cm) et fait 28L de volume. Le plan est comme pour
le chassis, 1mm par pixel et les mesures sont en milimètre.
|
